导管扭转试验机导管扭矩测试仪医疗导管扭转测试装置

一、设备概述
医用导管扭转试验机（导管扭矩传递测试仪）是介入类医用导管专用精密力学检测设备，主要模拟临床手术中医生旋转导管操作，测试导管扭转传递效率、抗扭结性能、扭转强度、接头扭转结合强度、扭转疲劳性能，是导管企业研发、出厂质检、医疗器械注册检验必备仪器。

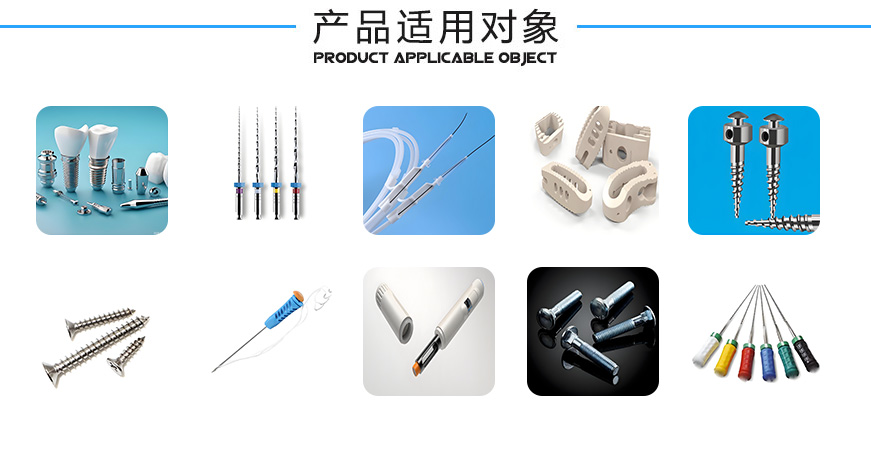

适用样品：心脏介入导引导管、造影导管、输尿管鞘、微导管、引流导管、导丝输送系统、血管内导管、PTCA 导管等一次性无菌介入器械。
二、测试原理
试样水平夹持于两组对中夹具之间；一端为驱动旋转端，一端为扭矩检测端。设备按照设定转速、角度单向扭转或往复循环扭转，高精度传感器实时采集扭矩、扭转角度，自动生成扭矩 — 扭转角曲线，分析近端扭矩向远端传递能力、导管扭转变形、断裂失效临界扭矩、扭结拐点。
三、可执行试验项目
静态扭转破坏试验：单向持续扭转直至导管开裂、分层、接头脱落、扭结，记录极限扭矩、断裂扭转角度；
扭矩传递效率试验（导管核心检测）：对比近端输入扭矩与远端输出扭矩，计算扭矩传递损耗，评价导管扭控性能；
往复扭转疲劳试验：设定角度区间循环扭转，评估长期反复旋转下导管是否开裂、分层、扭矩衰减；
接头扭转结合强度试验：测试导管主体与 Y 接头、座体粘接 / 挤出位置抗扭转脱开能力；
抗扭结特性测试：捕捉导管发生扭结瞬间的临界扭矩与扭转角度。
四、适用检测标准
ISO 10555-5 血管内导管扭转性能试验
ASTM F2394 介入器械扭转力学性能测试指南
YY/T 0663.2 心血管植入物血管内器械
YY/T 0489 引流导管扭结稳定性参考方法
各类导管产品注册技术要求中扭转性能检验方法

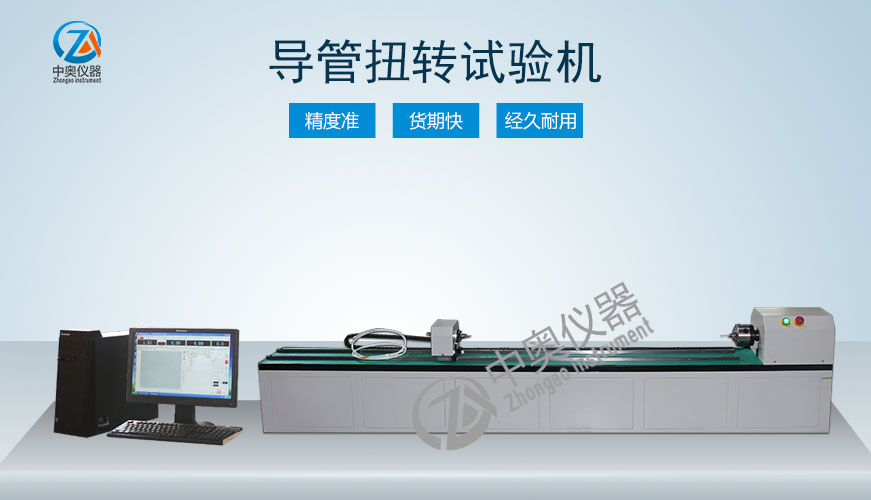

五、核心结构组成
主机机架：长轨道式平台，夹持跨度连续可调，适配不同长度导管试样；
驱动单元：精密无刷伺服电机，低速平稳旋转，无冲击，保护薄壁导管；
高精度扭矩传感器：微扭矩量程（常用 0.1N・m / 0.5N・m /1N・m），分辨率可达 0.0001N・m；
专用柔性对中夹具：软性内衬，防止夹伤薄壁导管外壁，保证同轴度，避免偏心造成试验误差；
测控系统：工业触摸屏 / 微机双版本；支持角度控制、扭矩控制双闭环模式；
数据采集模块：实时曲线绘制、数据存储、报告自动输出；可选配 37℃恒温生理盐水浴槽（模拟人体环境测试）。
六、典型关键技术参数（行业主流机型）
扭矩量程：0～0.1/0.5/1/2N・m（可选，介入导管普遍选用 1N・m 以内微扭矩机型）
扭矩精度：≤±0.5% FS；扭矩分辨率：0.0001 N・m
扭转角度范围：0～99999°（无限旋转）
角度精度：±0.1°；角度分辨率 0.01°
扭转速度：0.1°/s～360°/s 连续可调
有效夹持间距：200～1000mm 可调
控制模式：角度闭环、扭矩闭环、循环疲劳模式
输出：USB 数据导出、PDF 试验报告、原始曲线、机载打印（选配）
七、设备核心特点
✅ 微扭矩高灵敏度：针对介入导管扭矩极小的特性，避免普通扭转机量程过大造成精度不足； ✅ 同轴对中设计：有效降低偏心力矩，保证扭矩传递试验数据重复性； ✅ 防损伤专用夹具：适配外径 0.3～10mm 各类薄壁医用软管、多层复合导管； ✅ 多种试验程序内置：一键切换破坏试验、扭矩传递、疲劳循环试验； ✅ 符合医疗器械实验室规范：数据不可随意篡改，满足药监局注册检验要求； ✅ 拓展选配：恒温水浴舱、轴向推拉复合加载（同时实现扭转 + 推送力复合模拟手术工况）。
八、应用场景
医疗器械企业：新产品配方结构研发对比、生产线成品出厂检验；
第三方医疗器械检测机构；
高校、生物医学工程实验室材料力学研究；
医疗器械注册申报检验，提供合规试验数据。
