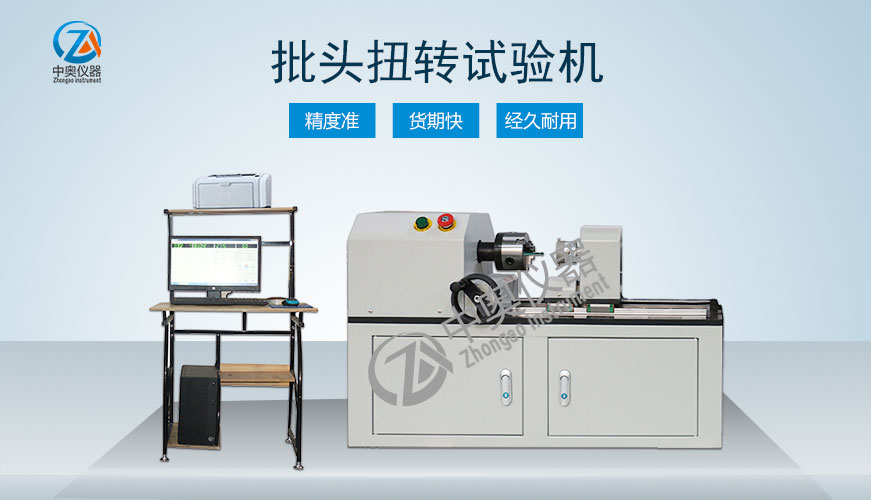

一、设备概述
批头扭转试验机主要针对电动批头、风批头、手动螺丝刀批头开展扭转力学性能测试。采用伺服电机 + 高精度扭矩传感器 + 光电编码器闭环控制，精准模拟批头实际拧紧工况，检测批头头部、杆体抗扭能力，是五金工具、电动工具企业研发、出厂质检、第三方实验室核心检测装备。

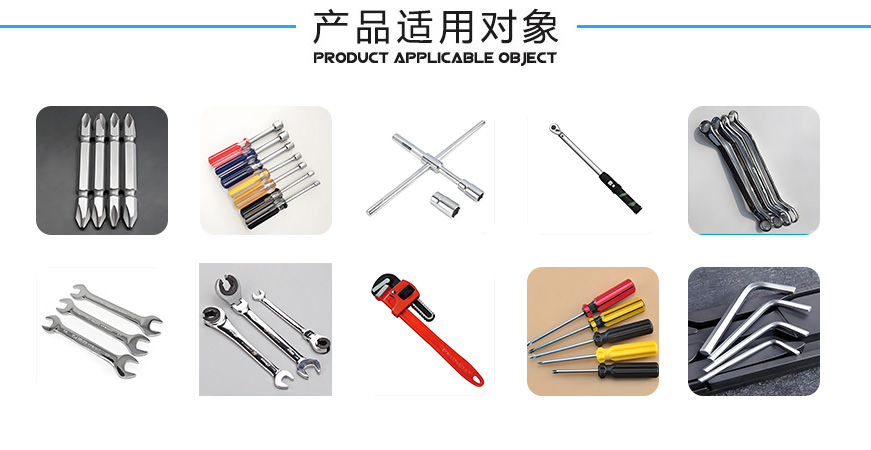

二、适用试样
六角柄批头：十字、一字、内六角、梅花批头、双头批头
冲击批头、加长批头、磁性批头、电动螺丝刀旋具头
延伸适用：小型螺钉旋具、短杆螺丝刀、迷你扭矩工具
三、核心测试项目
静态破坏扭转试验：连续加载直至批头扭断、头部崩齿、杆身扭曲，测出极限破坏扭矩
规定扭矩下扭转角度：加载至额定扭矩，检测扭转变形量
规定角度下扭矩测试：限定扭转角度，判定扭矩是否达标
扭转刚度、屈服扭矩、残余变形检测
可选配置：扭转疲劳测试，正反循环扭矩考核批头使用寿命
自动输出：扭矩–扭角曲线、峰值扭矩、断裂角度、试验报表
四、工作原理
试样两端由专用夹具可靠夹持；伺服减速机驱动一端匀速旋转加载；另一端连接高精度扭矩传感器，光电编码器实时采集扭转角度；控制系统同步采集扭矩、角度信号，实时绘制曲线，到达设定条件（断裂 / 指定扭矩 / 指定角度）自动停机、保存数据。支持正、反转双向扭转，贴合真实装配工况。
五、常规技术参数（标准机型，支持非标定制）
扭矩量程：10Nm / 20Nm / 50Nm / 100Nm / 200Nm（主流批头选用 50Nm、100Nm 机型）
精度等级：0.5 级 / 1 级；扭矩示值误差 ≤±0.5%~±1% FS
扭矩分辨率：0.001～0.01 N・m
扭转速度：0.1°～720°/min，无级可调
最大扭转角度：0～99999°
夹具间距可调，标配多规格六角柄工装，适配 6.35mm 标准柄批头
控制方式：电脑微机控制（主流）/ 触摸屏数显
供电：AC220V 50Hz
六、控制模式（三种试验方式）
扭矩控制模式：目标扭矩保持，观察角度与变形
角度控制模式：扭转至设定角度停止，记录扭矩
断裂自动停机模式：检测扭矩骤降，批头失效自动终止试验
七、执行参考标准
GB/T 10128《金属室温扭转试验方法》
GB/T 10636 螺钉旋具试验方法
GB/T 3229 螺刀头传动端扭矩试验
QB/T 2564.5 螺钉旋具扭矩规范
可满足 IATF16949、ISO 相关工具检测体系数据溯源要求
八、软件功能
实时显示：扭矩、扭转角度、试验速度、曲线（扭矩 - 角度 / 扭矩 - 时间）
数据自动存储、查询、导出 Excel
自定义试验标准、合格上下限判定、超限报警
打印标准化试验报告，支持企业模板定制
九、应用行业
电动工具制造、五金工具厂、紧固件企业、第三方材料检测机构、质检院所、新能源装配零部件实验室。
